Petite rénovation avec ventilation de confort

Ventilation avec déverseurs actifs

Jan Staubli, planificateur en techniques du bâtiment

Malgré le débit d’air frais limité, les personnes dans les pièces en ont suffisamment.

Jan Staubli, planificateur en techniques du bâtiment

La ventilation mixte est facile à comprendre pour les résidents.

Werner Hässig, expert en ventilation

Le projet en bref

La villa à la Fuchsgasse 2 à Uster a été construite en 1996 et est habitée par une famille de quatre personnes. Le chauffage à gaz et la production d’eau chaude étaient en fin de vie. Ce fut l'occasion pour le client de commander un CECB Plus et de faire une rénovation globale. Le système de rénovation Minergie a été choisi. Le bâtiment rénové est équipé maintenant d'une pompe à chaleur géothermique pour le chauffage et l'eau chaude, d'une installation photovoltaïque et d'une ventilation avec récupération de chaleur et d'humidité.

Le concept de ventilation

Ventilation centrale avec récupération de chaleur, située dans les combles de la maison. En raison de l’architecture du bâtiment, la ventilation a été planifiée de manière à ce que l’air frais circule dans les couloirs et balaie les pièces par les portes ouvertes ou des déverseurs actifs. Cette solution s’intègre parfaitement à l’architecture de la maison et présente l'avantage de nécessiter moins de conduites d’air. Avec ce concept, la quantité d’air frais est moindre par rapport aux solutions conventionnelles, tout en assurant une bonne ventilation dans les pièces.

Questions au planificateur

Pourquoi avez-vous choisi cette solution pour la ventilation ?
Dans une rénovation, l'espace disponible pour faire passer les conduites de ventilation est limité. Le gros avantage de la ventilation centrale avec débordements actifs est qu’elle nécessite moins de conduites d’air, qui sont dès lors moins visibles. La disposition de la maison était idéale pour mettre en œuvre un tel concept. De plus les déverseurs actifs ne fonctionnent qu'en cas de besoin (portes fermées), l'échange d'air entre pièces étant sinon largement suffisant.

Que pensez-vous des avantages par rapport aux autres systèmes de ventilation ?
Un tel système de ventilation nécessite moins de conduites, ce qui signifie :

  • Moins d'interventions sur le bâtiment
  • Peu de conduites visibles
  • Débits d’air frais plus faibles. L’installation est dès lors plus silencieuse, consomme moins d'énergie avec un meilleur confort
  • Moins de nettoyage
  • Coûts d'investissement réduits

La ventilation en bref

Type d'installation de ventilation

Ventilation en série avec récupération de chaleur et échangeur d'enthalpie

Informations sur les appareils

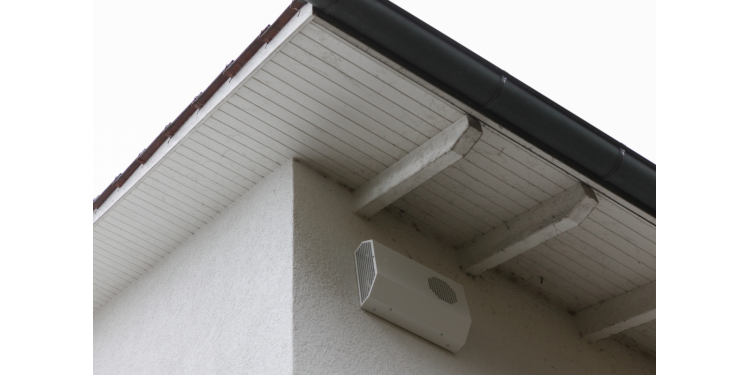

Ventilation centrale : Zehnder Comfo Air Q350 ST (installation de base)

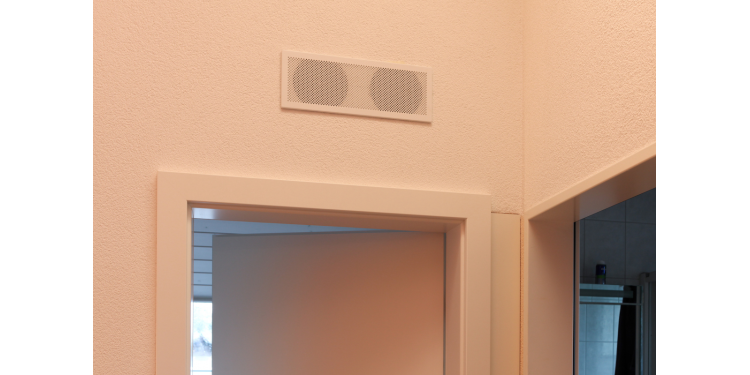

Déverseurs actifs : Zehnder ComfoDuct attivo avec télécommande ou enclenchement manuel sur place
Filtres : Air entrant F7 / air repris G4

Le projet en chiffres

Année de construction

1996/2019

SRE

231.0 m2

Production propre de courant

Installation photovoltaïque sur le toit au sud

Chauffage

Pompe à chaleur géothermique

Isolation

Isolation thermique conventionnelle

Certificat

ZH-9119

Galerie de photos

Planificateur Sustech GmbH, Uster
