Monitoring+ im Mehrfamilienhaus

Biel

Monitoring

"Das Minergie-Monitoring soll objektiv nachweisen, dass ein qualitativ hochwertiger, nachhaltiger und doch relativ günstiger Mietwohnungsbau im Minergie-A-Standard möglich ist."

Jérôme Tschudi, Bauherr

"Dank dem Monitoring werden regelmässig Kennzahlen analysiert und Massnahmen zur Ei-genverbrauchsoptimierung und Energieeffizienz definiert und umgesetzt."

Smart Energy Link

Das Projekt in Kürze

Beim Mehrfamilienhaus-Neubau in Biel entstehen auf 1’732 m2 Energiebezugsfläche 20 neue Wohneinheiten nach Minergie-A.

Die wichtigsten Eckdaten:

  • Effiziente Wärmeversorgung durch Erdsonden-Wärmepumpe
  • 74.5 kWp grosse PV-Anlage produziert jährlich 70 MWh Energie
  • 20% Eigenverbrauchsrate

Visualisierung Monitoring+ (Beispielgebäude)

Angaben zum Monitoring

Ein Energiemonitoring wird von Minergie für alle nach Minergie-A zertifizierten Gebäude verlangt. Im Bieler Projekt wird das Monitoring vom Minergie zertifizierten Systemanbieter Smart Energy Link, nachfolgend SEL genannt, durchgeführt. Das Monitoring ermöglicht es, Energieflüsse zu ermitteln und darzustellen. Ausserdem können Energiekennzahlen visualisiert und ausgewertet werden. Bei Bedarf können auch die Energiekosten der einzelnen Wohnungen gemessen und berechnet werden.

Als zertifizierter Systemhersteller kann SEL die Schnittstelle zur Minergie-Datenbank nutzen und ermöglicht so dem Bauherr und/oder den Bewohnenden einen Vergleich zwischen Plan- und Messwerten. Durch dieses Benchmarking können Abweichungen erkannt und somit mögliche Fehlerquellen ermittelt und behoben werden.

sel_monitoring

Das Monitoring-Modul von Smart Energy Link

In der lokalen Strom-Hauptverteilung wird der SEL-Server installiert. Er ist gleichzeitig Steuerserver für das Energiemanagement sowie Daten-Gateway für die Datenauslesung und -übermittlung. Die vom Server an die SEL-Datencloud übermittelten Daten können über die SEL-API* abgefragt und verarbeitet werden. Die Auswertungen, Visualisierungen und Verrechnungen erfolgen im SEL-Kundenportal und können dort vom Kunden eingesehen werden.

SEL kann die Strom-, Wasser-, Wärme- und Gasverbräuche in frei konfigurierbaren Messintervallen (Standard 15 min) erfassen. In der Regel erfolgt die Zählerauslesung bei den Stromzählern über Modbus** und bei den Wärme- und Wasserzählern über MBus**.

Das intelligente Energiemanagement (EMS) optimiert den Eigenverbrauch und reduziert die Lastspitzen. Das EMS ermöglicht ein optimales Zusammenspiel zwischen PV-Anlage, Wärmepumpe, Elektromobilität und Speicherbatterie. Es wird lokal aufgebaut und funktioniert nach der Konfiguration vollautomatisch.

Das Messkonzept

Die Energiebezugsfläche des Gebäudes liegt unter 2000 m2 und das Minergie Reglement Modul Monitoring fordert ein Monitoring nach Schema «Monitoring Light». Die Anforderungen an ein «Monitoring Light» sind im Folgenden dargestellt:

light_2

Für das Monitoring LIGHT nach Minergie müssen folgende Messpunkte erfasst werden:

  • Produktion Photovoltaikanlage
  • Gesamtverbrauch elektrisch
  • Elektroeinsatz Warmwasser (sofern vorhanden)
  • Endenergiebedarf Wärmeproduktion (hier Elektrizitätsbedarf Wärmepumpe)
  • Endenergiebedarf Kälteerzeuger (in diesem Beispiel nicht vorhanden)

Die Messpunkte müssen nicht zwangsläufig direkt gemessen werden, die Bestimmung von Messwerten über kommunikative Schnittstellen (z.B. Wechselrichter) oder über virtuelle Messpunkte (z.B. Summe mehrerer Unterzähler) ist ebenfalls zulässig, wenn die Genauigkeit erfüllt ist.

Wärmemessungen sind für diese Gebäudegrösse von Minergie nicht verpflichtend. Für eine detaillierte Auswertung der Wärmepumpe sind Wärmemessungen jedoch empfehlenswert. Als kostengünstige Kontrolle der Wärmepumpe sind Temperaturmessungen im Heizkreis (Vorlauf, Rücklauf, Speicher) sehr zu empfehlen.

Das Monitoring des Mehrfamilienhauses in Biel wird von Smart Energy Link gemäss folgender Abbildung ausgeführt.

923_seelandweg_15_biel_prinzipschema_sel_30102020

Das Monitoring durch SEL ist wesentlich umfassender als von Minergie gefordert. Die 74 kWp grosse Photovoltaikanlage wird mit vier Einzelzählern gemessen. Der Batteriespeicher ist (noch) nicht realisiert. Durch diese Zähler kann der Messpunkt Energieproduktion berechnet werden. Weiter finden sich die Elektrozähler für Wärmepumpe und Elektroeinsatz wie von Minergie gefordert. Der Allgemeinstrom wird ebenfalls mit einem extra Zähler erfasst. Für die Elektromobilität ist ein Zähler samt Kommunikationsschnittstelle vorgesehen. Jede Wohnung verfügt zudem über je einen Zähler für Strom, Heizwärme, Warmwasser und Kaltwasser. Die Gesamtwärme für Warmwasser und Heizwärme wird ebenfalls direkt nach der Wärmepumpe gemessen. Eine Wandlermessung misst den Austausch von elektrischer Energie mit dem Elektrizitätswerk.

Durch die Vielzahl der Messungen kann ein sehr detailliertes Energiemonitoring durchgeführt werden.

Das Gebäude im Überblick

Baujahr

2020-2021

EBF

1732 m2

Gebäudekategorie

Neubau MFH

Standard

Minergie-A

Systemanbieter

Smart Energy Link (SEL)

Zertifizierung

BE-120-A

Bildergalerie

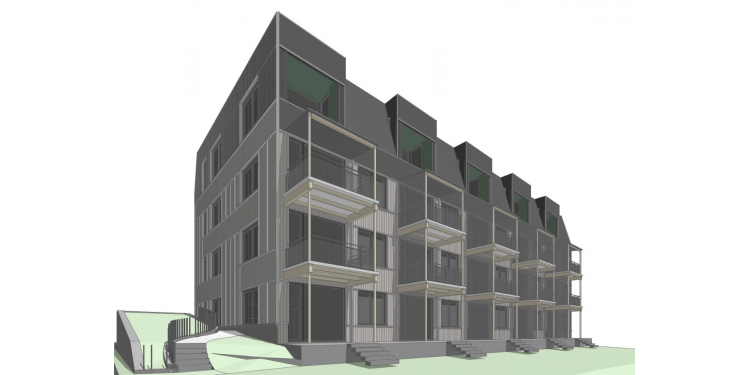

Graphik: Energie hoch drei AG


Beteiligte

Monitoring: Smart Energy Link - SEL, Bern


* API = Application programming interface; eine Anwendungsprogrammierschnittstelle. Über diese werden die Daten ausgetauscht.

** Bussysteme ermöglichen das Senden und Empfangen von Daten, in diesem Fall den Datentransfer zwischen Zähler und Rechner.


Monitoring+

Minergie-Gebäude sollen nicht nur gut geplant, sondern auch gut betrieben werden. Ein gut geplantes Gebäude kann im Betrieb aufgrund einer fehlerhaft eingestellten oder defekten Technik von den Planungswerten abweichen und unnötig viel Energie verbrauchen. Die Minergie-Module Monitoring sind auf Qualität geprüfte, zertifizierte Monitoringsysteme und Dienstleistungen. Dank einer Schnittstelle zur Minergie-Datenbank, ermöglicht ein zertifiziertes Modul dem Gebäudeeigentümer einen Vergleich von Plan- und Messwerten. Das Monitoring+ gibt eine Einschätzung, ob das Gebäude energieeffizient betrieben wird.
